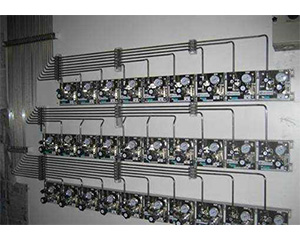

氣路管路安裝
氣體管路工程
首先要考慮的是你所要設計工程的基本信息要盡量齊全，比如儀器的擺放位置，儀器所要用到的氣體，儀器所用氣體的壓力，流量方面的的要求，所用儀器的進氣口的配置情況（包括儀器使用內外螺紋連接，或是卡套連接，或軟管連接），連接儀器的管線為多大。 氣體工程中比較重要的是鋼瓶間和管路的設計安裝，及各個輔助元件的選擇和安裝。這些都關系到你所要測驗的物質的報告精度，如果你要測驗的物質報告要求只是個大概的就可以，那么我建議用國內的管閥件就可以。當然相反的情況下，你必須選擇國外的品牌，因?yàn)閲?guó)內的品牌對于這一方面還處于剛開發起步的階段，管子的潔凈度和管閥件，減壓降壓元件在控制精度上都有不可避免的缺陷。 管路再設計的初期你一定要搞清楚以上各方面的要求，然后進入前期的設計步驟，氣瓶間設計的時候你要考慮氣體的種類，比如你要設計的氣體管路工程涉及到H2，C2H2，CH4等一些易燃易爆氣體是你要添加緊急切斷裝置和氣體泄漏報警裝置，我國對于這方面也有一些國家標準。接著你要考慮的就是你所要設計的工程的用氣量的大小，根據用氣量的大小選擇是用幾瓶氣體，這需要設計者去計算。我國對于鋼瓶有基本規定可以根據國家的規定計算出鋼瓶的大概儲氣量，然后你再來確定鋼瓶的使用量。接著你就要考慮用的切換裝置的型號。在氣瓶間設計的時候你要考慮排氣，排氣管路設計時易燃?xì)怏w和助燃?xì)怏w要分開盡量不要在一個管路里面。
氣體管路安裝工程按照以下法規：
設計參照規范：Referenced design regulations:
? GB50316－2000 《工業金屬管道設計規范》
? GB50016－2006 《建筑設計防火規范》
? GB50235－97 《工業金屬管道施工及驗收規范》
? GB50236-98 《現場設備、工業管道焊接工程施工及驗收規范》
? JGJ91－93 《科學實驗建筑設計規范》
- 根據業主提供的氣瓶室位置、氣體種類、用氣點位置以及用氣壓力以及流量綜合排布管路走
